最近在解一些關於影像的平移與縮放變換，順手紀錄一下相關數學原理。

在 Transform 中，它有四個相關屬性，分別是 Translate (位移)、Scale (縮放)、Rotate (旋轉)、Skew (傾斜)。

Transform 是以 Matrix 作為展開。

一個基本的 Transform Matrix 如下

其轉換公式如下

其中

x' = ax + cy + e 為變換後的水平座標
y' = bx + dy + f 為變換後的垂直座標

Matrix 表示法：Transform: Matrix (a, b, c, d, e, f)

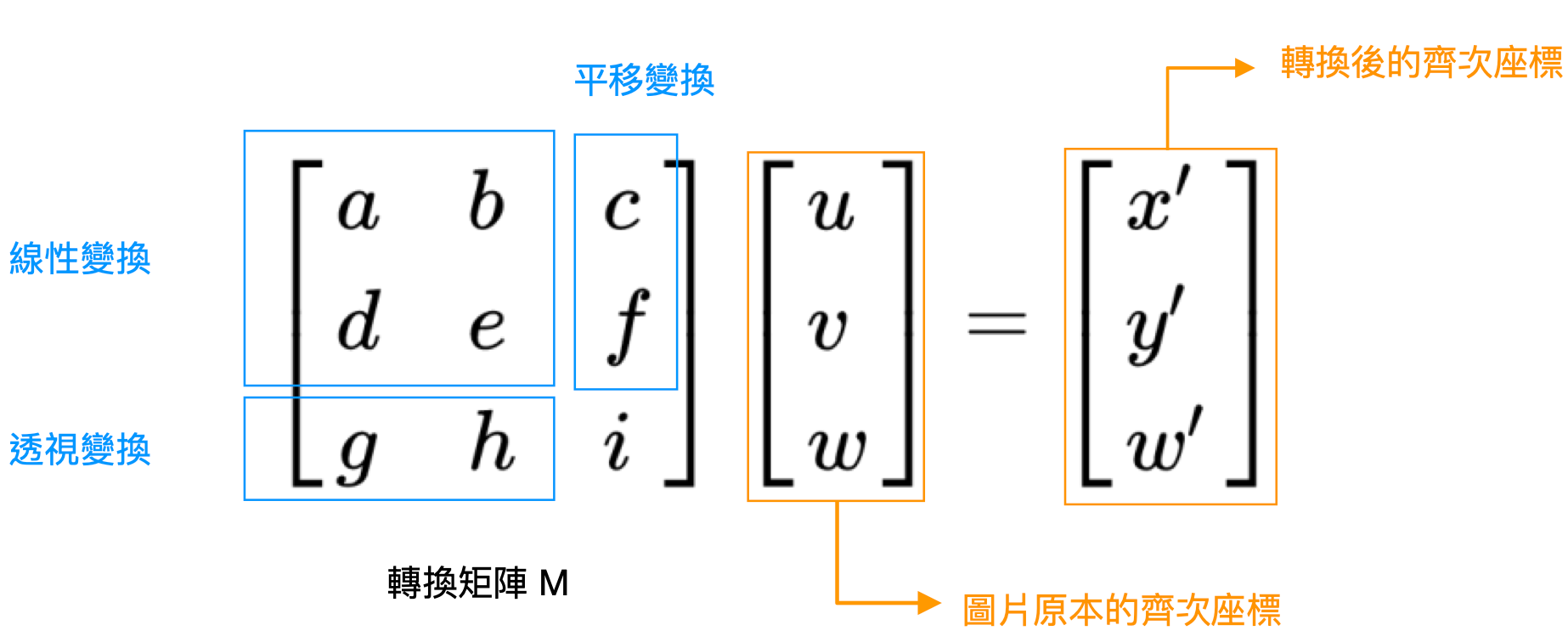

各種轉換其實都可以將型式變成「圖片上的點用齊次座標表示後乘上一個轉換矩陣 M」

Translate (位移)

其關鍵參數為 e, f

e = 欲移動之水平距離
f = 欲移動之垂直距離

當原始點 (x, y)=0，移至新點 (x’, y’) = (20, 20)，其表達式如下

Matrix 表示法：**Transform: Matrix (1, 0, 0, 1, 20, 20)，同等於 Transform: Tranlate (20px, 20px)

其關鍵參數為 a, d

a = 欲縮放之 x 軸
d = 欲縮放之 y 軸

欲將影像放大兩倍，其表達式如下
x’ 座標會是原來 x 座標的兩倍；y’ 座標是原來 y 座標的兩倍

Matrix 表示法：**Transform: Matrix (2, 0, 0, 2, 0, 0)，同等於 Transform: Scale (2, 2)

Rotae 涉及角度的轉換，需要以三角函數計算角度的變換，轉換公式如下

其中

計算式如下

欲將影像旋轉 60°，其表達式如下

Matrix 表示法：**Transform: Matrix (0.5, 0.866, -0.866, 0.5, 0, 0)，同等於 Transform: Rotate (60deg)

其中，θx表示x軸傾斜的角度，θy表示y軸，兩者並無關聯。

如果目標圖形以（x , y ）為軸心順時針旋轉θ弧度，其變換矩陣如下
