SXP2 赤道儀操作說明-硬體架設篇

前言

當您將望遠鏡和附件安裝到安裝座上時,請參閱您的望遠鏡和附件的每本說明手冊以及本手冊。組裝時請注意不要掉落重部件,否則可能會損壞設備或導致人身傷害。設置時注意不要被可移動的部件夾住手指。

設置三腳架

  1. 將三腳架放在平坦的地面上,使望遠鏡在觀察過程中保持穩定。
  2. 鬆開三腳架腿上的延長夾,以便調整三腳架腿。
    image-20210923170718719
  3. 擰緊延長夾以將三腳架支腿牢固固定到位。 將三腳架支腿拉開,直到每條支腿完全伸展。
    image-20210923170758318

請確保三腳架設置水平(可利用水平尺),這會影響後續赤道儀的精準度

設置 SXG

SXG 為非標準配件,可能需要另外購買,其主要用途是當架設大型望遠鏡頭時避免精通在操作過程撞到三腳架。

  1. 將三腳架隨附的金屬柱連接到三腳架頭上。 將金屬柱穿入標記為 SX 的孔中。
    image-20210923170621234
  2. 用螺絲起子鎖緊金屬柱。
    image-20210923170553281
  3. 確保將金屬柱擰緊到螺紋末端。 否則可能會導致彎曲或斷裂。

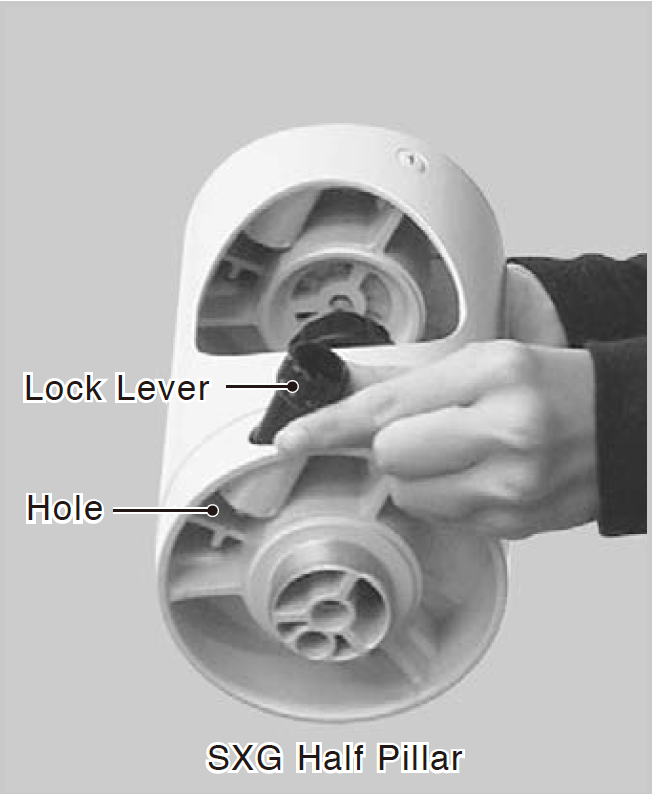

  4. 提前鬆開 SXG 下部的鎖桿旋鈕。image-20210923171607585
  5. 定位半柱,使半柱底部的孔位於金屬柱上方,如圖所示。 將半柱安裝在三腳架頭上,使半柱底部的中心突出部分與三腳架頭上的中心凹口相吻合。
    image-20210923171524430
  6. 擰緊三腳架頭下方的帶把手固定螺栓以固定半柱,並擰緊半柱下部的固定旋鈕。

設置 SXP2 赤道儀

請務必小心處理赤道儀,因為它是非常重的物品。

在沒有 SXG 的情況下將赤道儀連接到三腳架

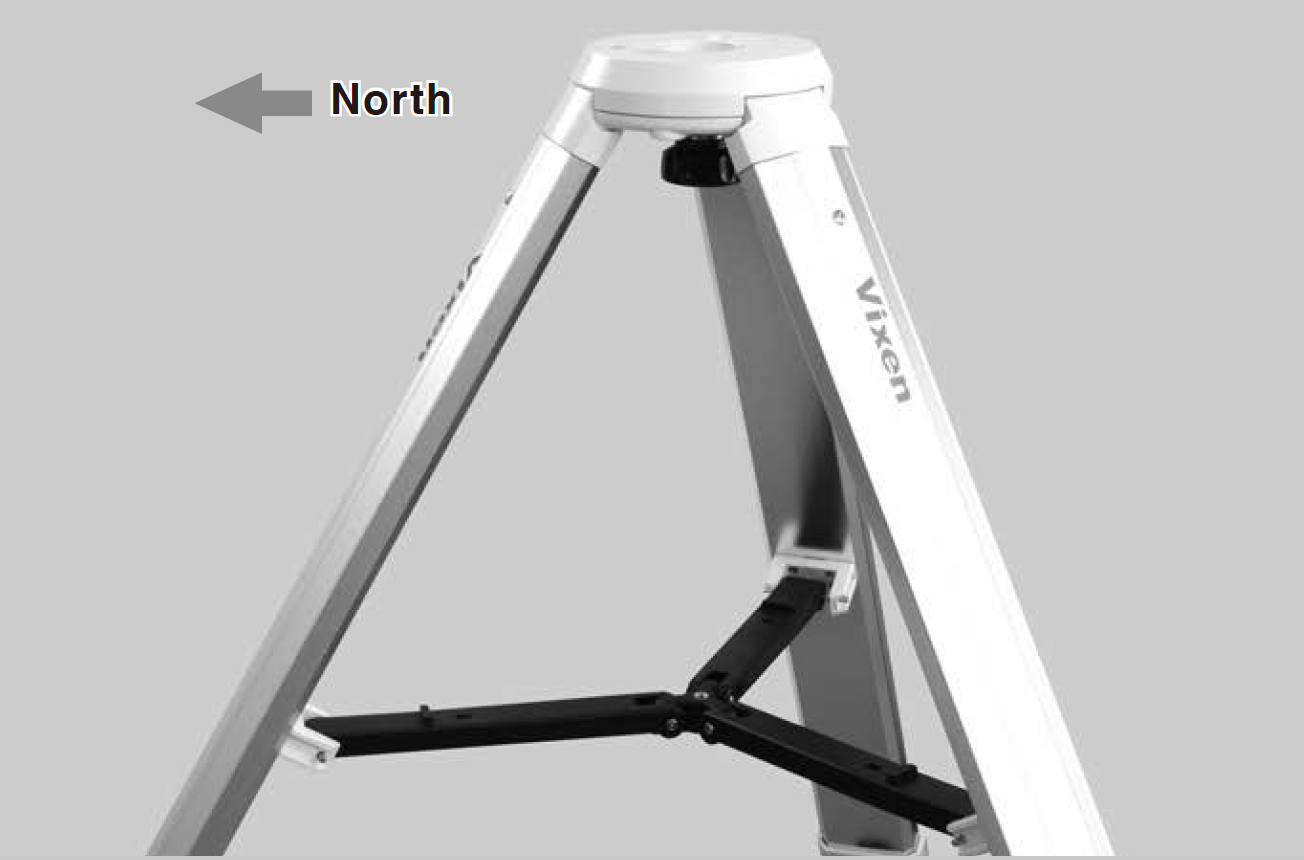

  1. 通過轉動底座上的方位角調節旋鈕提前鬆開方位角調節螺釘。 定位三腳架,使三腳架之一在北半球朝北(在南半球朝南)。
    image-20210923170409135

  2. 將底座放在三腳架雲台上,使底座正面朝北。 安裝底座,使底座底部的中央凸起與三腳架雲台的中央凹陷相吻合。
    image-20210923172058928

  3. 用一隻手握住底座,用另一隻手擰緊三腳架頭下方的固定螺栓,將底座固定到位。 確保固定螺栓已牢固擰緊。

    image-20211011122342313

將赤道儀設置到 SXG 三腳架

  1. 將赤道儀底座放在三腳架雲台上,使底座正面朝北。 安裝底座,使底座底部的中央凸起與三腳架雲台的中央凹陷相吻合。
    image-20211011124701948
  2. 扶助赤道儀底座的同時,擰緊 SXG 頭部下方的固定螺栓,將底座固定到位。 確保固定螺栓已牢固擰緊。

設置配重

如果你打算放置小於 1.3kg (2.8 lb. 的物品,您可以在沒有配重的情況下使用 SPX2 的配重桿做平衡。

  1. 配重桿位於赤緯軸中。 鬆開配重桿卡鎖以拉出配重桿,在配重桿完全伸出的情況下擰緊配重桿卡鎖。
    image-20211011150455793

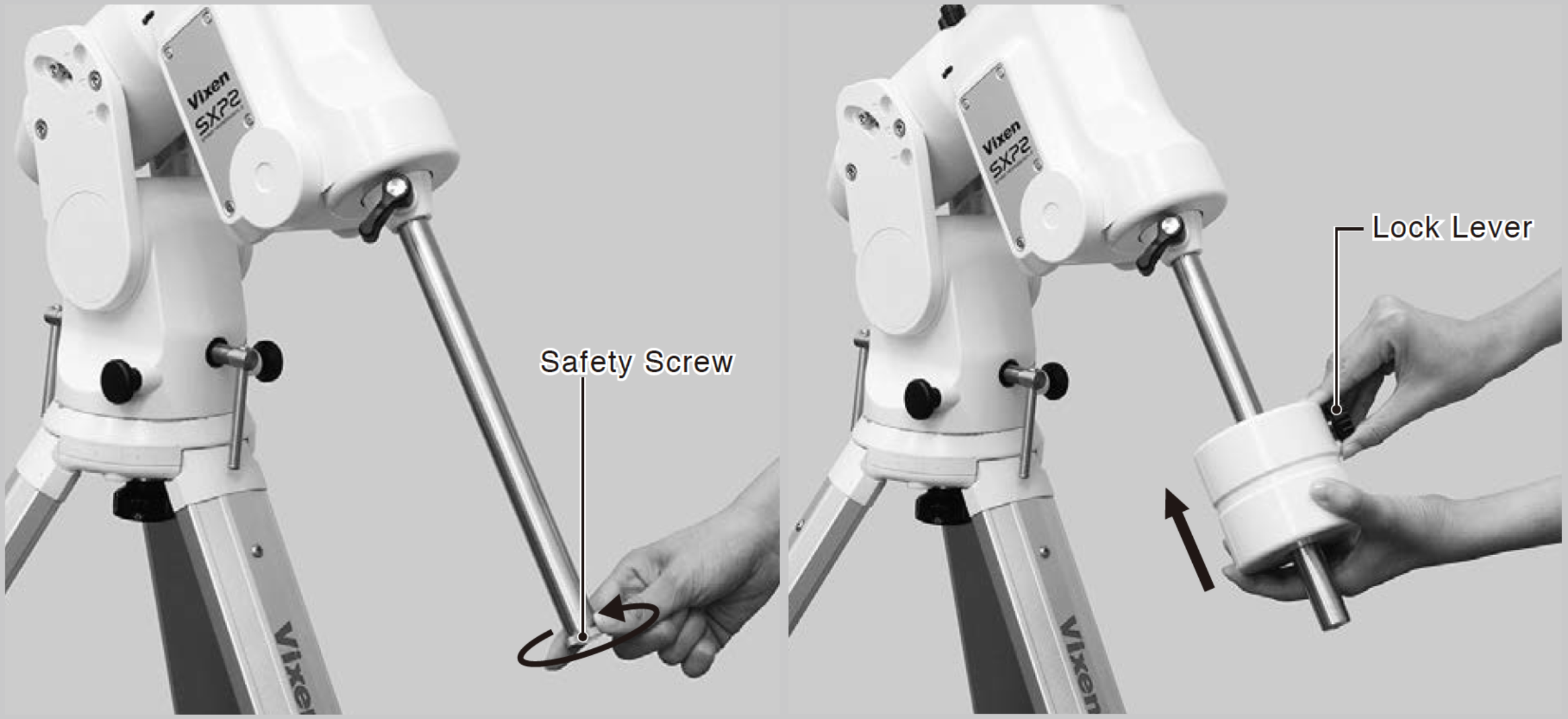

  2. 拆下配重桿末端的安全螺絲,鬆開重鎚側面的鎖定旋鈕,將重錘滑動到配重桿上以調整配重。

    Image_20211102_112126

  3. 配重調整完成後,擰緊重鎚鎖定旋鈕並更擰緊在配重桿末端的安全螺絲。
    image-20211011193158226

安裝鳩尾槽

SXP2 安裝座的鳩尾槽定位孔有八個 M8 螺紋間距 1.25mm 螺絲孔,如下圖所示。請選擇對應鳩尾槽的螺絲孔。

image-20211011193936842

M8 螺絲孔

8 個螺孔以 45 度的間隔排列在直徑為 35 毫米的圓的圓周上。
最大允許深度:11mm

請勿使用超過最大允許深度的長螺栓。 這可能會損壞赤道儀。
image-20211011194602271

Vixen 赤道儀的標準鳩尾槽 SX 套件如下圖所示(未涵蓋在赤道儀套件中,可能需要另外購買)。
s-l400

  1. 將鳩尾槽放置在赤道儀安裝座上,使螺絲孔通過圖中標記的 A1 或 A2 位置相互匹配。
  2. 使用 SXP2 安裝座隨附的兩個 M8 螺栓牢固地鎖緊鳩尾槽。
    image-20211011204735470

鳩尾槽對位點校正

SXP2 在第一次安裝鳩尾槽時需要與赤道儀一併做一次原點校正,SXP2 在赤緯軸和赤緯軸上分別各有一個對位點,當望遠鏡放置在赤道儀上可以利用這些對位點來確認望遠鏡在北半球時是否水平向西(南半球向東)。

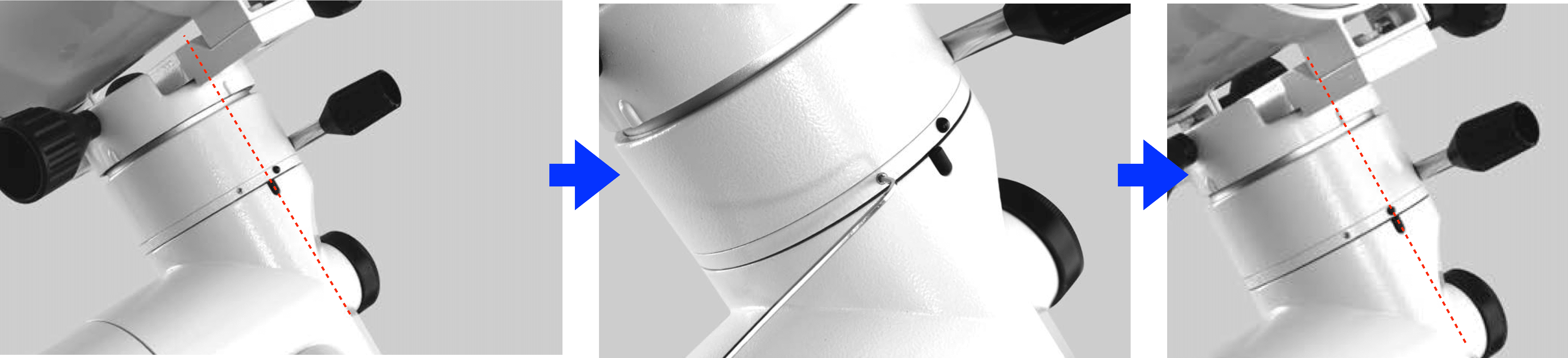

因此在第一安裝鳩尾槽時需要做一次對位點校正,在組裝上鳩尾槽時,有可能會發現鳩尾槽的對位點與赤緯 (Dec.) 軸的對位點會有所偏移,未成一直線,因此我們可以利用隨附內六角板手做定位點校正,讓上下 2 組定位點目視形成一直線,俾利後續做對位校正時有個參考依據。

image-20211207113814409

安裝天文望遠鏡

請務必小心拿取天文望遠鏡,有可能會掉落造成設備、人員損傷。
在安裝天文望遠鏡時,請務必確認鳩尾槽有擰緊鏡筒固定螺絲 (Lock Screw),在安裝鏡頭後有將安全螺絲 (Safety Screw)擰到底。

  1. 請鬆開鏡筒固定螺絲及安全螺絲。
    image-20211011210249712
  2. 將天文望遠鏡筒放置在鳩尾槽上。
    image-20211011210456044
  3. 扶住望遠鏡筒,擰緊鏡筒固定螺絲,直到鳩尾板緊貼鳩尾槽為止,接下來再擰緊安全螺。
    image-20211011210854276

校正赤道儀

A. 平衡赤緯 (Dec.)

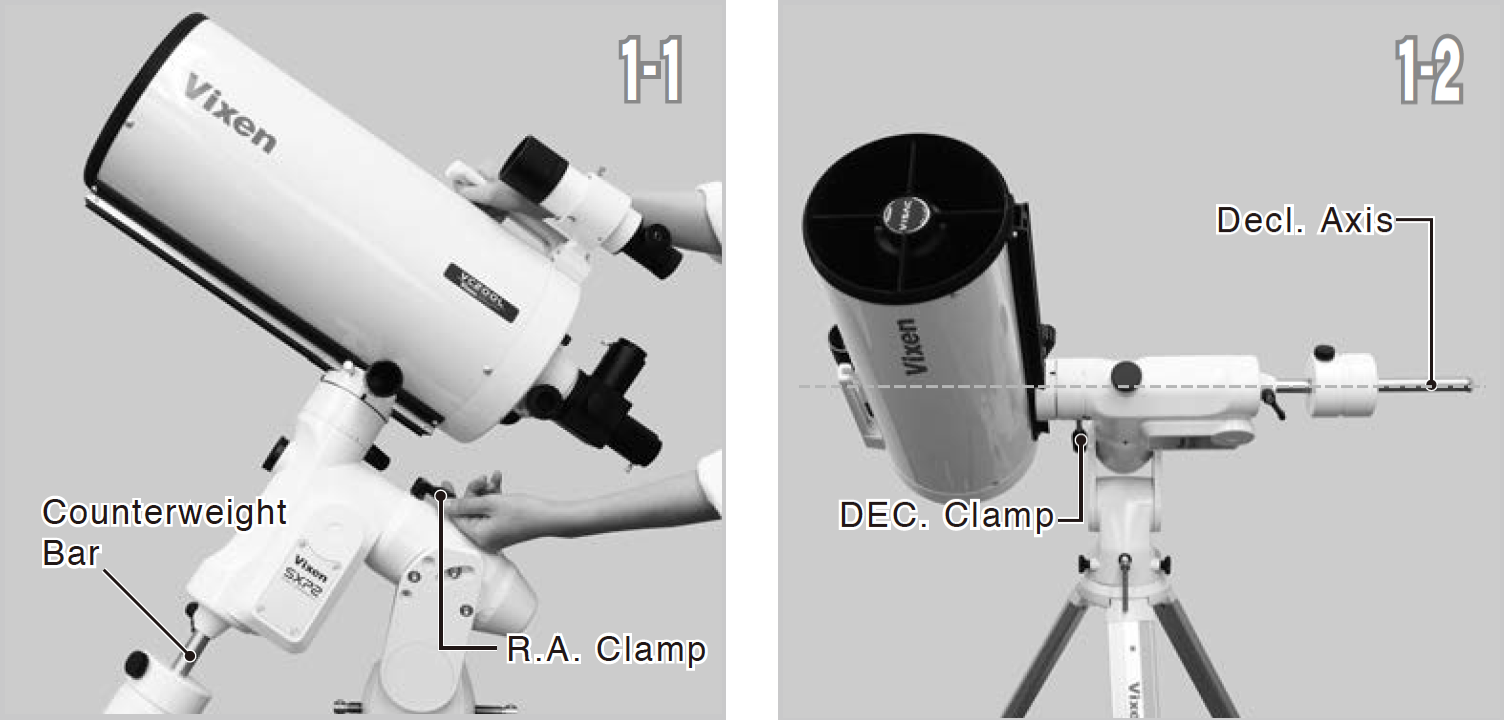

  1. 在扶住天文望遠鏡筒 (1-1) 的同時鬆開赤經 (R.A.) 卡榫並轉動望遠鏡管直到赤緯 (Dec.) 軸變為水平 (1-2)。接下來在扶住天文望遠鏡筒的同時,擰緊赤經 (R.A.) 卡榫鬆開赤緯 (Dec.) 卡榫

    此步驟請全程扶住天文望遠鏡,否則有可能會造成望遠鏡撞擊、損壞。

    image-20211011212552305

  2. 慢慢放開望遠鏡筒,觀察望遠鏡筒繞赤緯 (Dec.) 軸旋轉的方向,如果鬆開望遠鏡鏡筒開始轉動,說明赤緯 (Dec.) 有不平衡的狀況。
    要確定平衡點,請稍微鬆開將望遠鏡筒固定在鳩尾槽上的鎖定螺釘,然後向前或向後滑動望遠鏡筒,找到即使鬆開手鏡筒也不會自然移動的位置 (重心)。

    請不要過度鬆開天文望遠鏡筒固定螺絲,這可能會導致天文望遠鏡筒掉落。

    平衡望遠鏡筒的同時,請注意天文望遠鏡的安全,避免脫落或撞擊。

    image-20211011213717573

  3. 確認望遠鏡筒平衡後,擰緊鏡筒固定螺絲 (Lock Screw),並將安全螺絲 (Safety Screw)擰到底。
    image-20211011214745973

  4. 最後擰緊赤緯 (Dec.) 卡榫,即完成赤緯 (Dec.) 的平衡校正。

B. 平衡赤經 (R.A.)

  1. 在扶住天文望遠鏡筒 (1-1) 的同時鬆開赤經 (R.A.) 卡榫並轉動望遠鏡管直到赤緯 (Dec.) 軸變為水平 (1-2)。慢慢放開望遠鏡筒,觀察望遠鏡筒繞赤經 (R.A.) 軸旋轉的方向,如果鬆開望遠鏡鏡筒開始轉動,說明赤經 (R.A.) 有不平衡的狀況

    此步驟請全程扶住天文望遠鏡,否則有可能會造成望遠鏡撞擊、損壞。

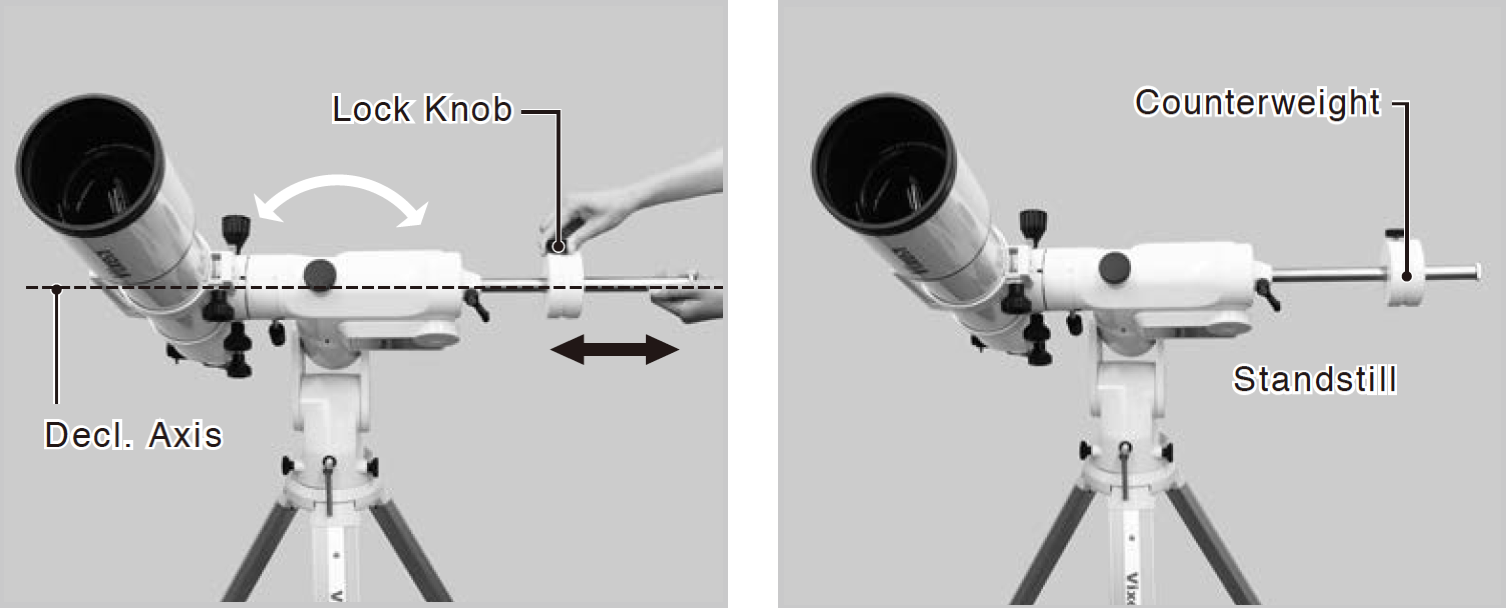

  2. 在握住配重桿的同時,鬆開重錘上的鎖定旋鈕,使其移動到可以平衡望遠鏡筒的位置。這是當赤經 (R.A.) 卡準鬆開時望遠鏡保持靜止的點。
    如果您的望遠鏡筒重量較輕,安裝座可能會在沒有提供的配重的情況下保持平衡。可以縮回配重桿以進一步調整平衡 (加長的配重桿本身可以作為配重) 。
    image-20211011220100868

  3. 在達到平衡的位置,擰緊重錘上的鎖定旋鈕。

  4. 最後擰緊赤經 (R.A.) 卡榫,即完成赤經 (R.A.) 的平衡校正。

    平衡技巧

    SXP 2 可以參考下述的平衡技巧,作為參考的天文望遠鏡重心,預設位置位於距赤經 (R.A.) 軸赤緯 (Dec.) 軸的交點 25 mm處。離交點越越遠,允許的載重量就越大。
    image-20211011221119523

赤道儀硬體設置完成

赤道儀在完成硬體校正後,應該呈現以下狀態

  1. 赤道儀的赤經軸 (R.A.) 和赤緯軸 (DEC) 已鎖緊

  2. 赤道儀已做完極軸校正(請參閱赤道儀操作說明-極軸校正篇)

  3. 鏡筒已面朝西方(北半球)並保持水平、

    赤道儀上的望遠鏡鏡筒在南半球使用時,請水平朝東安裝。

image-20211203164001719
