Matlab 二維作圖-1

發表於 更新於 分類於 ， 閱讀次數：

在學習畫圖之前，需先瞭解 Hold on/off 指令，兩者之間是相互使用的
Hold on，即啟動圖形保持功能，當前所繪製的坐標軸和圖形都將保持，從此繪製的圖形都將添加在這個圖形的基礎上，並自動調整坐標軸的範圍。
Hold off，即關閉圖形保持功能，使當前軸及圖像不再具備被刷新的性質，新圖出現時，取消原圖。

plot 函式

是最基本的繪圖函式，可以對一組 x 座標及相對應的 y 座標進行描點作圖，在作圖時需要特別注意，兩個向量的長度要相等才能畫圖

1
2
3
% 可以使用 plot 函數在一張圖上繪製兩個相同長度的向量。
% >> plot(x, y)

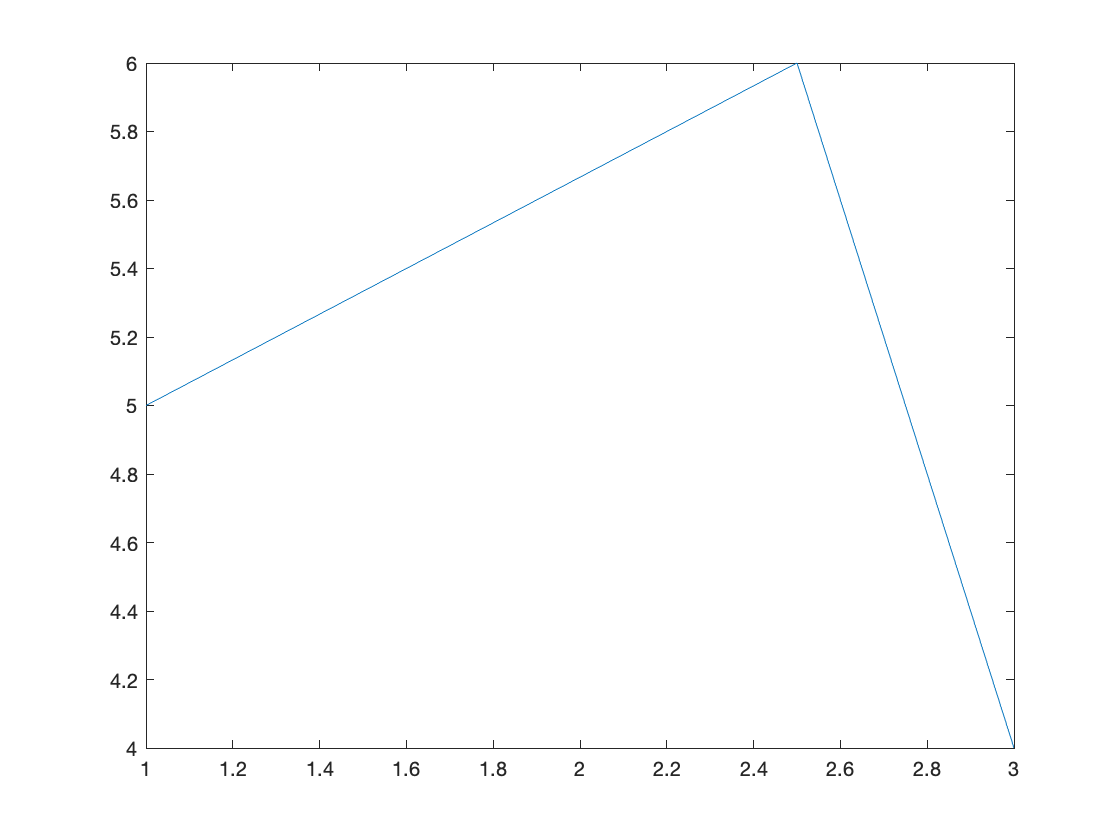

>> plot([1 2.5 3],[5 6 4])

當單獨繪製一個向量時，Matlab 會使用向量值作為 y 軸數據，並將 x 軸數據的範圍設置為從 1 到 n（向量中的元素數目）

1
2
3
4
5
6
7
8
9
10
>>  x=randi(20, 5, 7)					% randi 是一個可以生成均勻分佈的僞隨機數的函式
x =
    17     9    10     6    10    16    20
    14     8     9    14    20     6    11
     7    16    13    14     7    11     3
    20    16    15     4    12    14     3
     1     4    16     3     5    18     6

>> v1=x(:, 3);

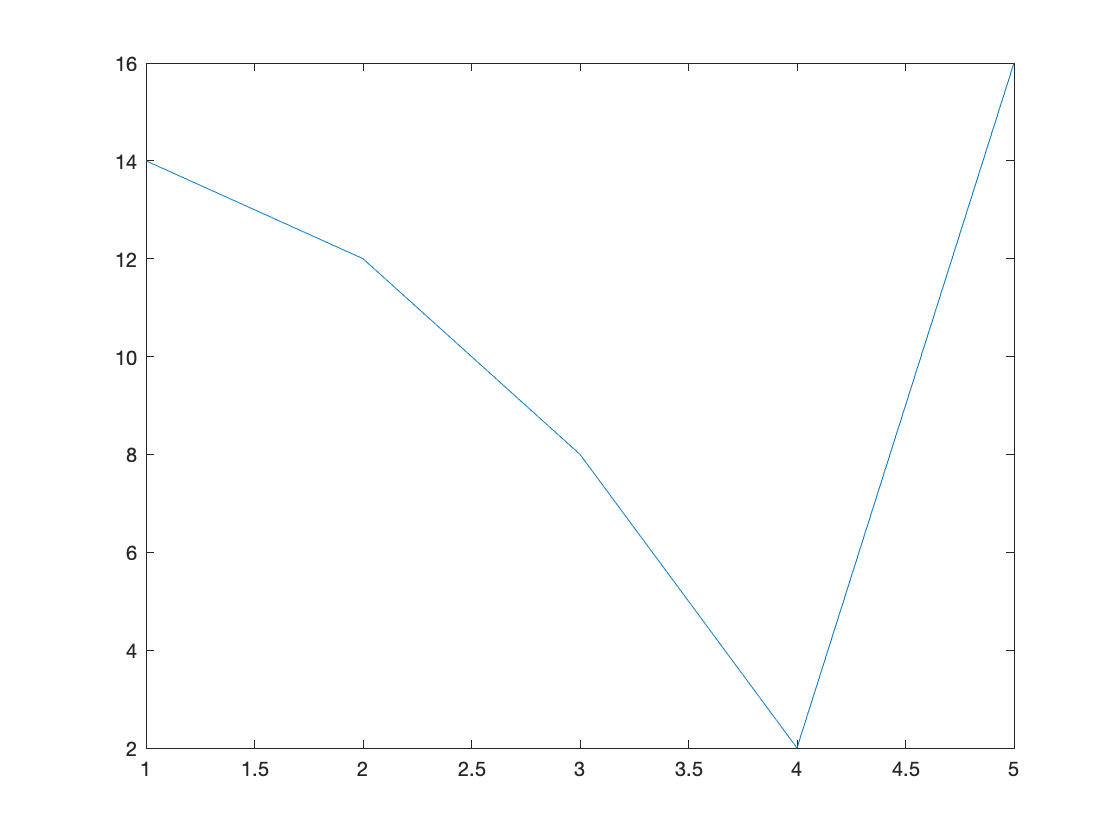

>> plot(v1)

圖形控制

plot 函數接受一個附加參數，該參數能夠在單引號中使用各種符號來指定顏色、線型和標記樣式。
設 x 軸 =1、Y 軸 = 2

1
2

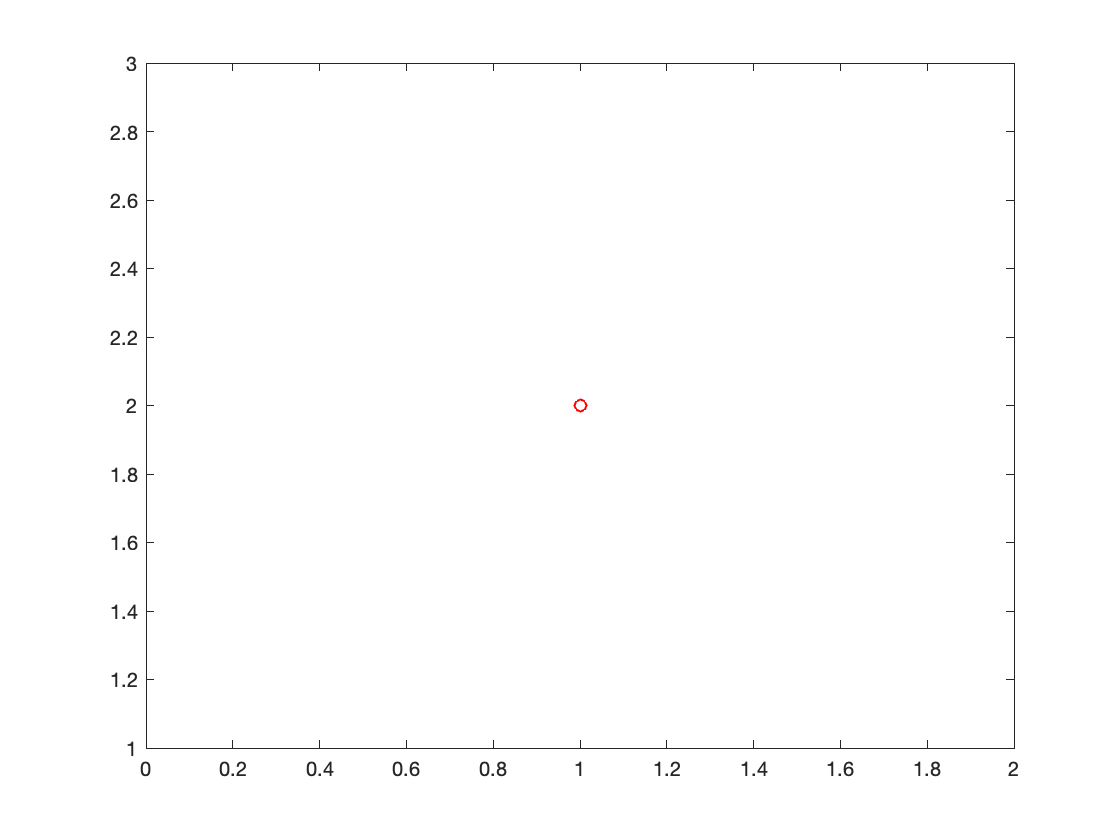

>> plot(1, 2, 'r--o')
% 以上命令將會繪製一條紅色 (r) 虛線 (--)，並使用圓圈
1
2
3
4
5

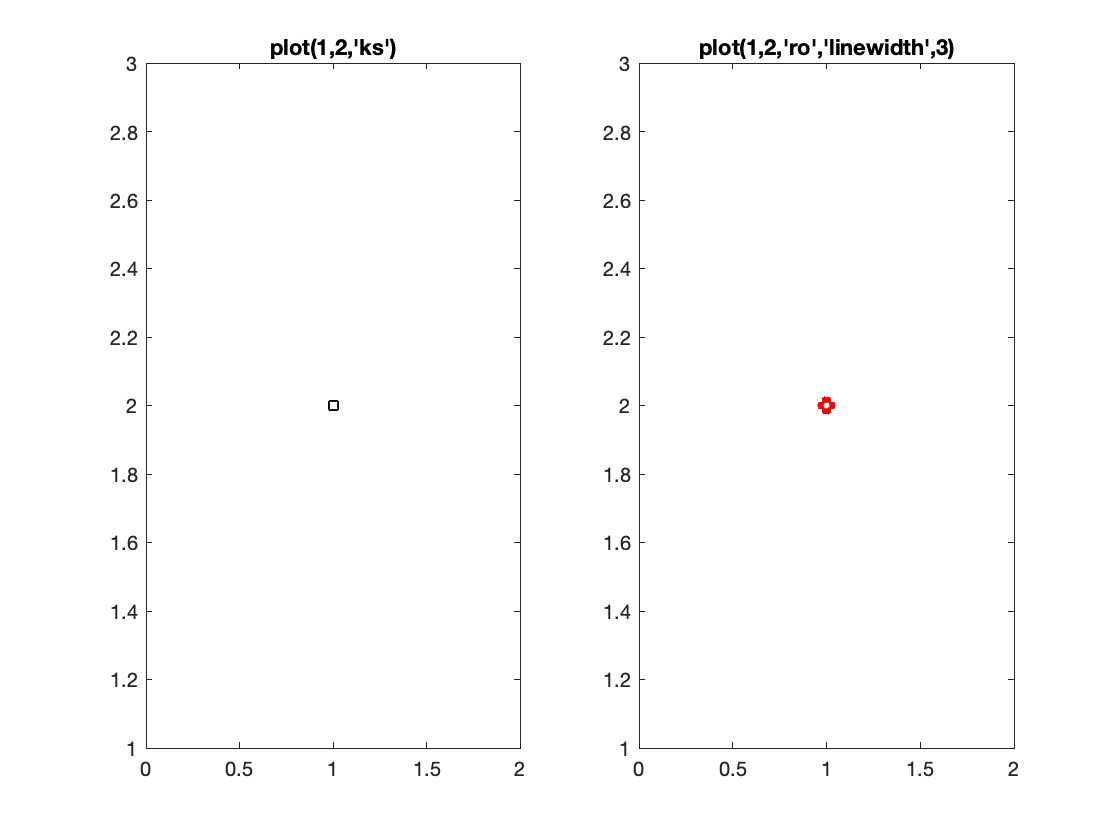

>> plot(1, 2, 'ks')
% 以上命令將會繪製一條黑色 (k) 方形 (s) 標記，不帶線條的圖
>> plot(1, 2, 'ro', 'linewidth', 3)
% 以上命令將繪製一條使用紅色 (r) 圓圈 (o) 標記，線寬為 4 的圖
% ⚠️ 標記要在線寬前

更進一步標記顏色、符號類型、線型，可以參考 Matlab 官網說明

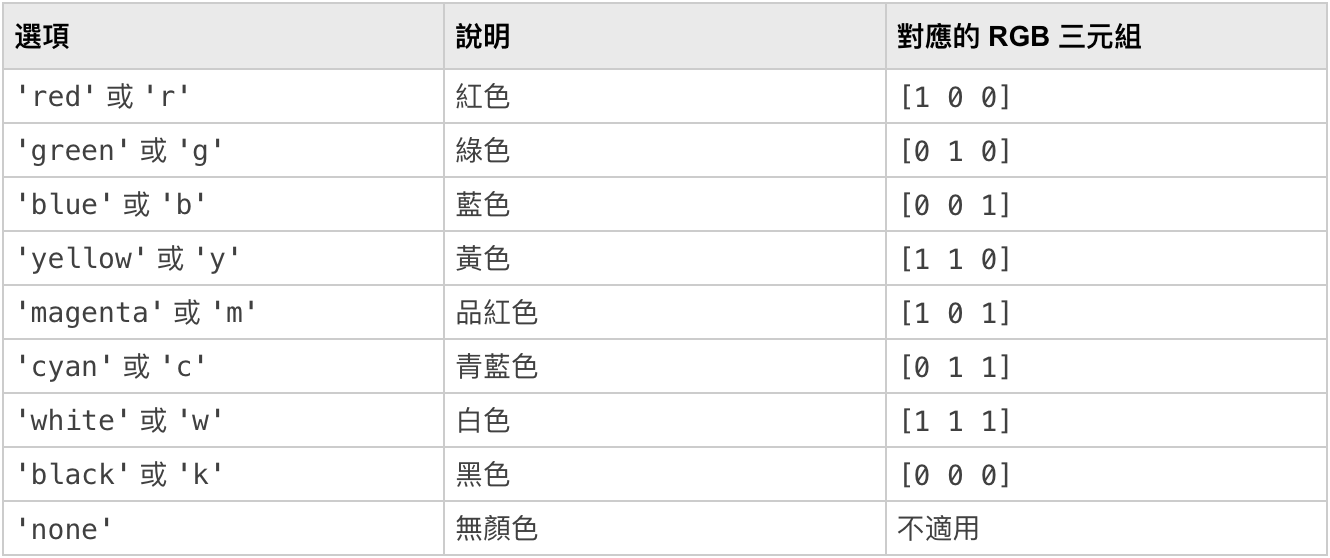

顏色字串

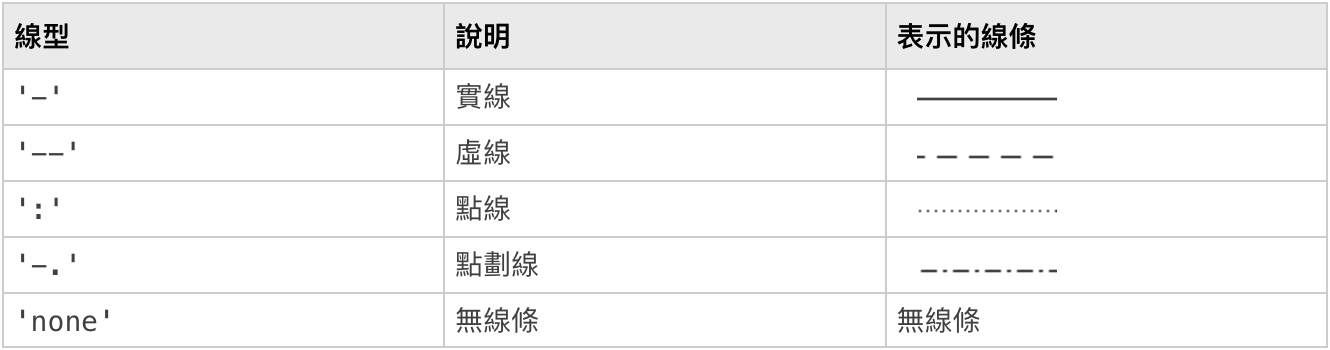

線型字串

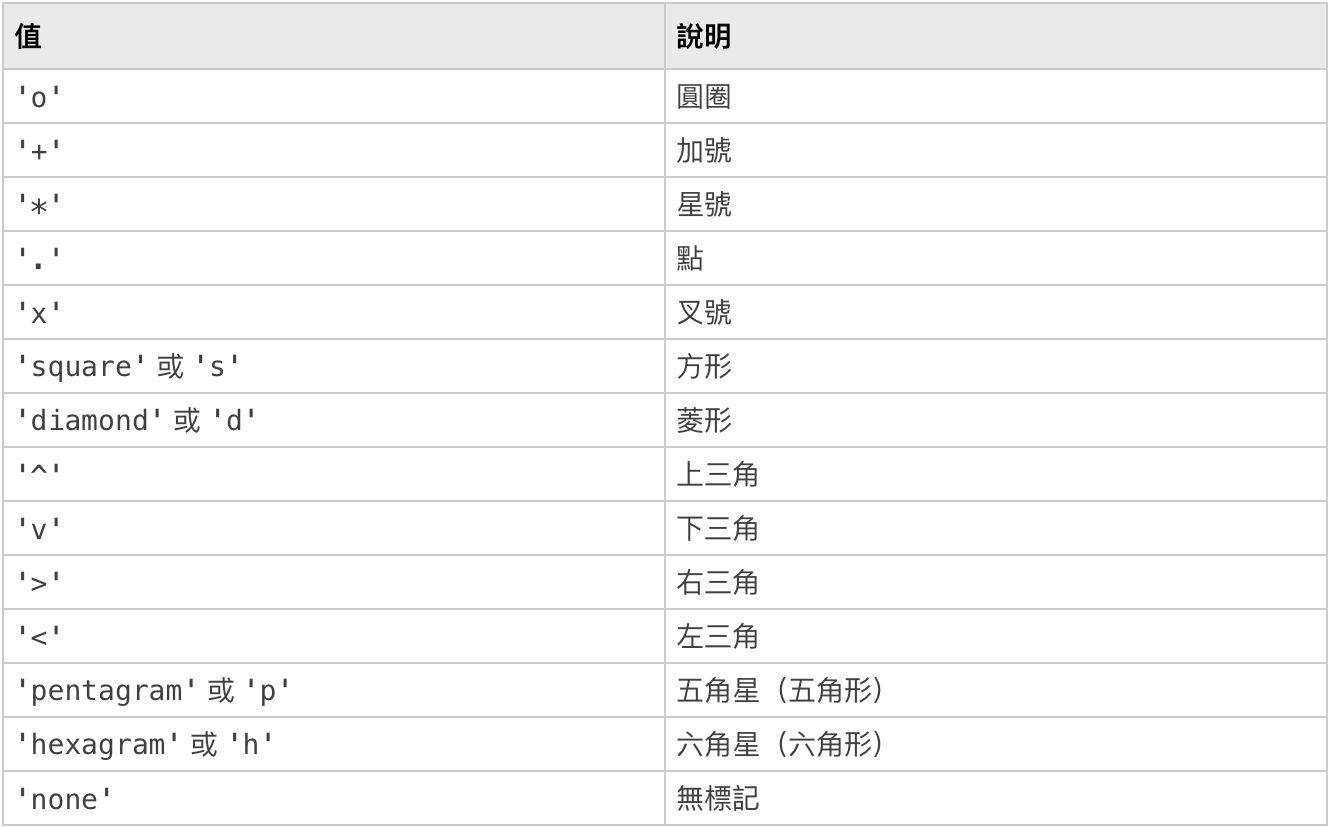

符號字串

圖軸控制

axis 可以指定圖軸的範圍，使用語法：axis([xmin, xmax, ymin, ymax])
xmin, xmax 指定 X 軸的最大值和最小值
ymin, ymax 指定 Y 軸的最大值和最小值

1
2
3
4
5

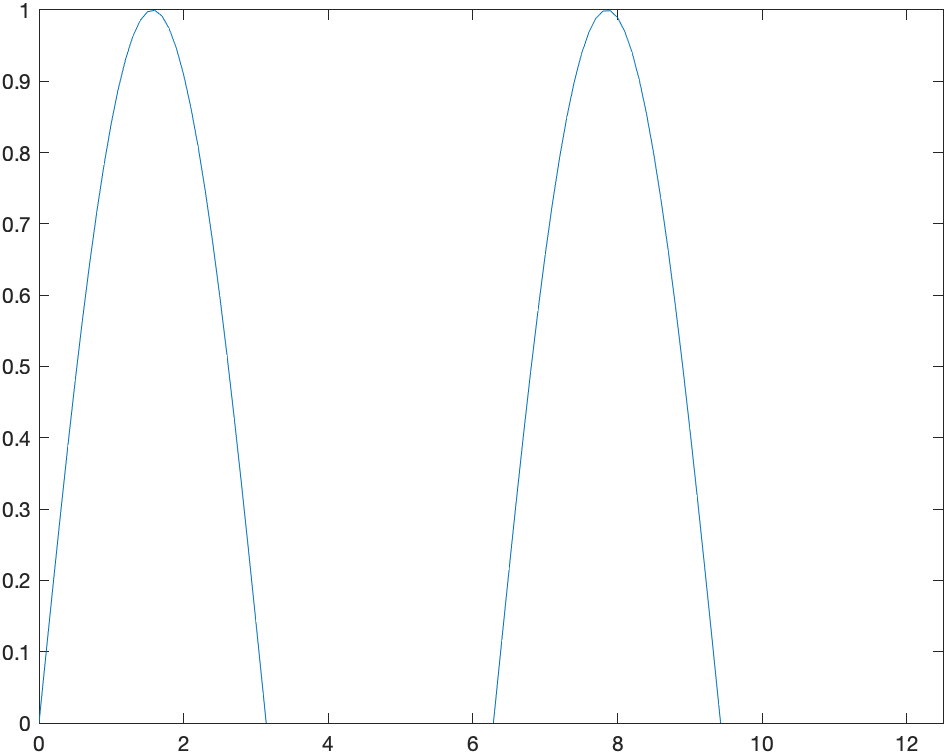

x = 0:0.1:4*pi;              % x 向量的起始與結束元素為 0 及 4π、0.1 為各元素相差值
y = sin(x);
plot(x, y);
axis([-inf, inf, 0, 1]);	  % 畫出正弦波 y 軸介於 0 和 1 的部份
% inf 代表無窮大，圖軸的大小依照資料範圍決定

格線點控制

格線點 (Ticks)

1
2
3
4
5

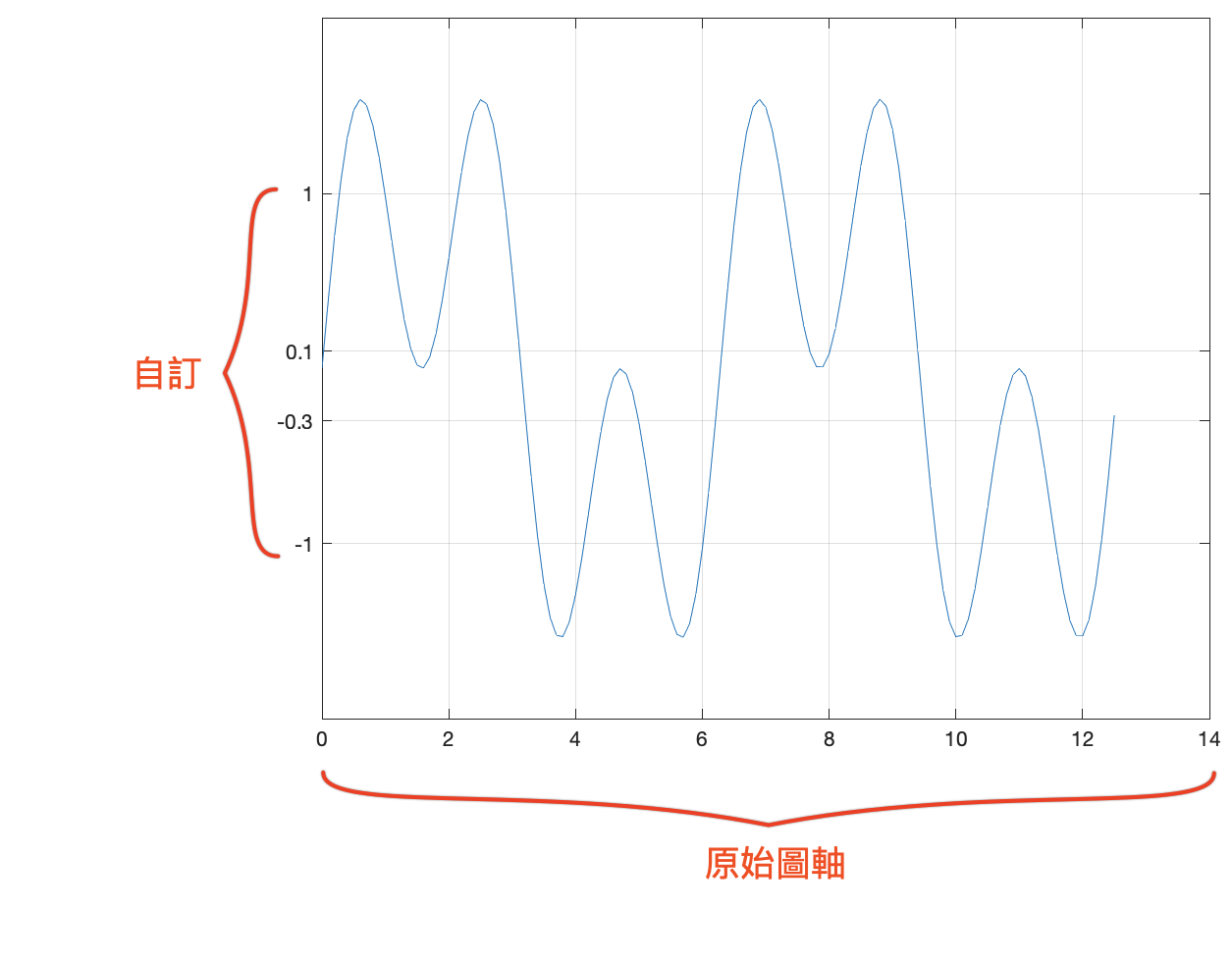

x = 0:0.1:4*pi;
plot(x, sin(x)+sin(3*x))
set(gca, 'ytick', [-1 -0.3 0.1 1]);
% gca 全名 get current axis，抓出目前使用的 Y 軸圖軸，在 Y 軸加上格線點
grid on					% 加上格線
